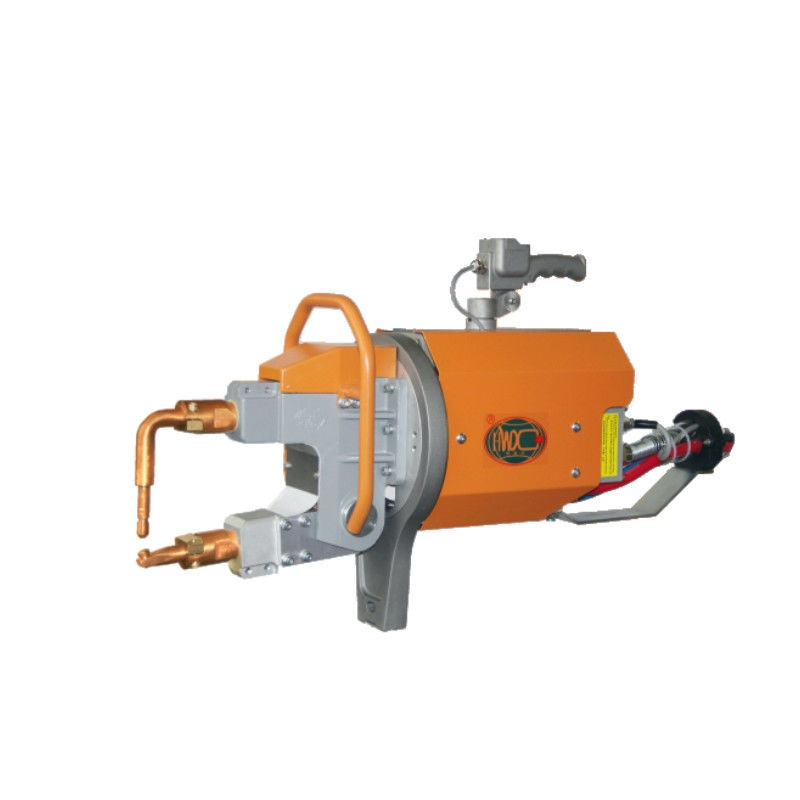

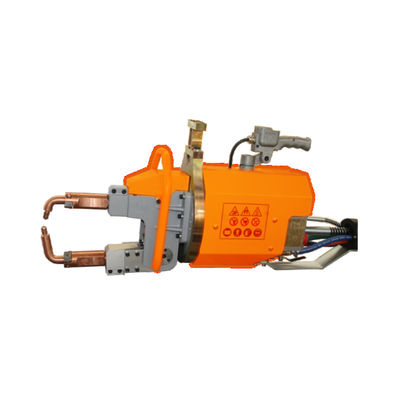

Detail produk:
|
| Product Name: | portable aluminum welder | Application: | Automobile Manufacturing |
|---|---|---|---|
| Function: | Hand Welder | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Portable Welding |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Menyoroti: | Steel Wire Pengelasan Portable Kecil,380V Pengelasan Portable Kecil,Pengelasan titik portabel 0 |
||
Deskripsi Produk
Mesin pengelasan titik portabel menggunakan panas resistansi yang dihasilkan oleh arus yang mengalir melalui pengelasan sebagai sumber panas untuk pengelasan di bawah tekanan.Terutama digunakan untuk pengelasan titik bagian baja rendah karbon dari struktur pelat tipis.
Mesin pengelasan titik portabel umumnya digantung di udara dan terhubung ke tang pengelasan melalui kabel fleksibel.Selang pengelasan dari mesin pengelasan titik portabel memiliki berbagai bentuk struktur untuk memilih dari, sehingga mesin las titik portabel memiliki kemampuan beradaptasi yang kuat untuk benda kerja besar yang tidak nyaman untuk bergerak, benda kerja dengan bentuk yang kompleks,atau benda kerja yang harus melekat pada perlengkapan untuk pengelasan titikDalam pengelasan titik badan mobil, proses pengelasan titik untuk kotak logam lembaran besar memiliki berbagai aplikasi dan merupakan peralatan pengelasan yang sangat diperlukan.
| Item/model | Satuan | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| daya pada 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Arus sirkuit pendek maksimum | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Tegangan pembuangan sekunder | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Tegangan pada 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Jarak antara lengan | MM | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Maks.kekuatan pada elektroda | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Kekuatan kerja | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke silinder | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Panjang lengan maksimum | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Suplai udara terkompresi | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Ketebalan maksimum lembaran baja ringan dengan lengan s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Dengan lengan 500mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Dengan lengan panjang maksimum | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maksimum kawat silang | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Penurunan tekanan air pendingin | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Aliran air pendingin | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Jarak, sudut dan panjang lengan las dapat dibuat sesuai dengan permintaan pelanggan.
Fitur:
1Mesin dapat berputar 360° karena papan putar dikonfigurasi dengan bantalan.
2. Tang pengelasan yang disesuaikan, lengan pengelasan terpanjang adalah 1300mm dan yang terpendek adalah 220mm.
3. casing mesin pengelasan titik terintegrasi terbuat dari bahan die-casting paduan aluminium ZL104 dan diproduksi oleh pusat pemesinan.Pengolahannya yang sangat presisi dan sepenuhnya otomatis memastikan konsistensi produk.
4Karena kepadatan arus yang tinggi dan suhu tinggi dari sendi pengelasan,kontrol yang tepat dari waktu power-on oleh pengontrol mesin las memungkinkan sendi solder untuk mendapatkan ukuran nugget yang dapat direproduksi, yang dapat beradaptasi dengan pengelasan beberapa jenis logam yang sama atau berbeda dan pelat baja berlapis.
Prinsip Kerja
Bagian kerja ditekan dan diberi energi antara elektroda atas dan bawah, dan memiliki pengelasan resistensi.
Ketika resistensi bagian las adalah R (Ω), arus las adalah I (A), dan daya pada waktu adalah t (detik), menurut rumus:arus I bahwa bahan logam dengan nilai resistensi tertentu R melewati dalam waktu tertentu t dipanaskan karena resistensi, dan panas yang dihasilkan adalah Q. Arus resistensi logam digunakan untuk memanaskan logam cair, dan kemudian logam didinginkan, mengkristal dan terhubung di bawah tekanan.Ini disebut pengelasan resistensi.
Lengan Pengelasan Dapat Disesuaikan
Gambaran keseluruhan struktur produk
Seri ini mesin las terutama terdiri dari transformator las, sirkuit gas (tekanan) sistem, sirkuit air (pendingin) sistem, tang las,pengontrol las resistansi dan mekanisme gerakBerdasarkan bentuk benda kerja yang akan dilas dan kondisi operasi mesin las, tang las memiliki berbagai bentuk struktural.
Mesin las tipe X cocok untuk pengelasan pada bidang horizontal atau dekat bidang horizontal, dan mesin las tipe C cocok untuk pengelasan pada bidang vertikal atau dekat bidang vertikal.Bentuk tang las dapat dirancang sesuai dengan kebutuhan pengguna.
Penggunaan & Pemasangan
Aplikasi produk
