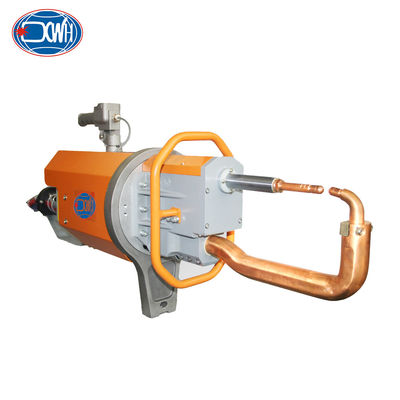

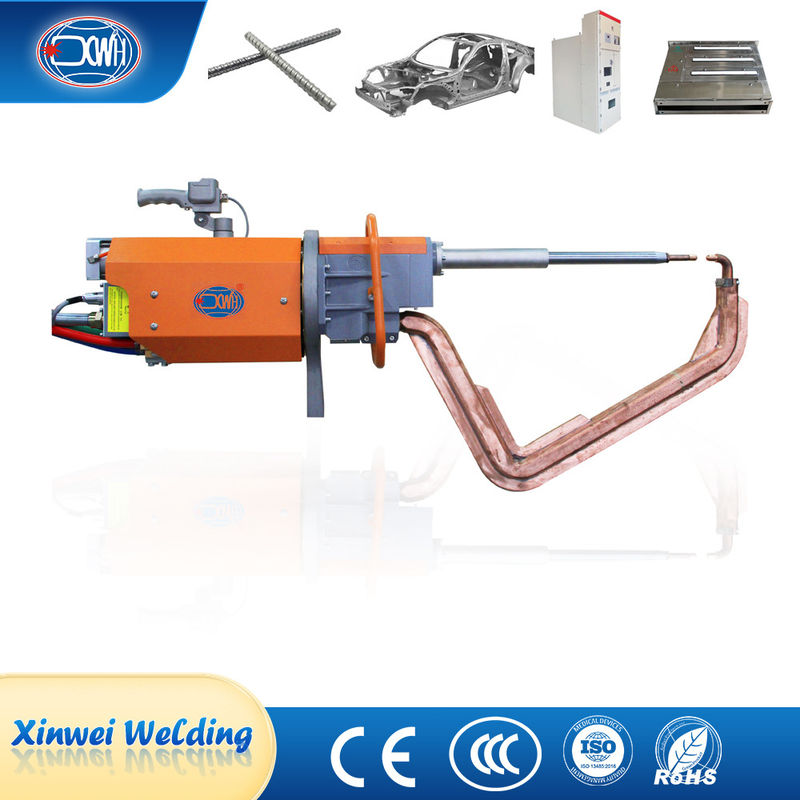

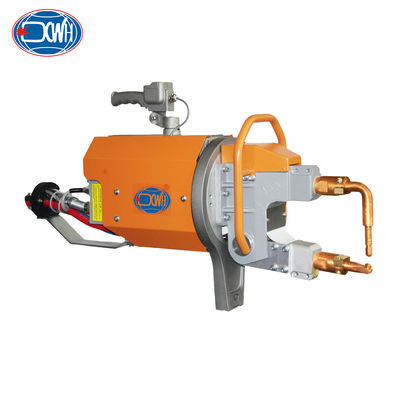

Detail produk:
|
| Product Name: | Portable Spot Welder | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance Welding Machine | Application: | Car Manufacturing |
| Type: | Manual Spot Welding | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Sertifikasi: | Certification |
| Menyoroti: | Resistance Spot Aluminium Mobile Welder,Pengelasan Portable Aluminium Mobile,Mesin pengelasan portabel 60KVA |
||
Deskripsi Produk
Mesin pengelasan titik portabel mengintegrasikan perangkat terkait seperti transformator pengelasan, silinder, katup solenoid, distributor air dan gas, cincin berputar dan batang suspensi, sistem keseimbangan,dan pegangan kontrolSirkuit listrik utama mengadopsi input AC 380V/50HZ fase tunggal, yang diberi makan melalui silikon yang dapat dikontrol di pengontrol dan kemudian ke trafo.Setelah dikurangi oleh trafo, output sekunder adalah tegangan rendah (4.75-10V) dan arus besar (12-20KA) antara elektroda.Kontroler menyesuaikan sudut konduksi silikon yang dapat dikendalikan untuk menyesuaikan arus keluaran trafo untuk memenuhi persyaratan spesifikasi las.
| Item/model | Satuan | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| daya pada 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Arus sirkuit pendek maksimum | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Tegangan pembuangan sekunder | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Tegangan pada 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Jarak antara lengan | MM | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Maks.kekuatan pada elektroda | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Kekuatan kerja | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke silinder | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Panjang lengan maksimum | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Suplai udara terkompresi | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Ketebalan maksimum lembaran baja ringan dengan lengan s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Dengan lengan 500mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Dengan lengan panjang maksimum | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maksimum kawat silang | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Penurunan tekanan air pendingin | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Aliran air pendingin | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Jarak, sudut dan panjang lengan las dapat dibuat sesuai dengan permintaan pelanggan.
Fitur:
1. Kecil, mudah dioperasikan dan menghemat energi / Operasi yang nyaman dan menghemat energi.
2Strukturnya kompak dan mudah untuk pemeliharaan / Struktur sederhana dan pemeliharaan yang nyaman / Struktur kompak dan pemeliharaan yang ramah.
3Pengelasan titik portabel dapat berputar 360 ° karena papan putar dikonfigurasi dengan bantalan.
4. Tang pengelasan yang disesuaikan, lengan pengelasan terpanjang adalah 1300mm dan yang terpendek adalah 220mm.
5Struktur tubuhnya kuat dan tahan terhadap kerusakan.
Aplikasi:
Mesin pengelasan titik portabel banyak digunakan dalam manufaktur mobil, pemeliharaan, peralatan rumah tangga, pintu dan jendela, pertanian,Industri baja konstruksi dan industri manufaktur logam lainnya.
Prinsip Pengelasan Pengelasan Resistensi Listrik
Pengelasan ditekan antara dua elektroda kolom dan dipanaskan dengan listrik, sehingga pengelasan meleleh pada kontak dan membentuk nugget.pengelasan mengeras dan mengkristal di bawah tekanan untuk membentuk titik pengelasan padatPengelasan titik cocok untuk pengelasan pelat tipis (lap) dan batang baja. Hal ini banyak digunakan dalam produksi mobil, pesawat terbang, elektronik, instrumen dan kebutuhan sehari-hari.
Struktur Umum

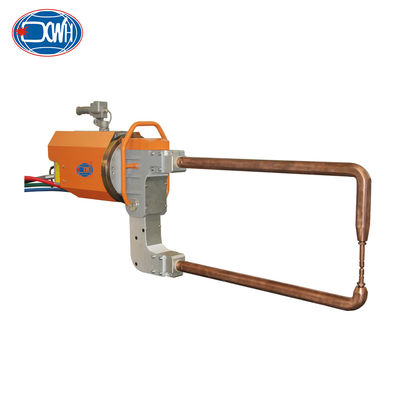

Multiple Electrode Arms
Penggunaan & Pemasangan
Gambar
