Detail produk:
|
| Product Name: | portable Resistance Welding Machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | 220V/380V Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Menyoroti: | Mesin pengelasan titik resistansi CNC Inverter,Mesin pengelasan titik kawat otomatis genggam,Pemanas titik portabel manual 220V |
||
Deskripsi Produk

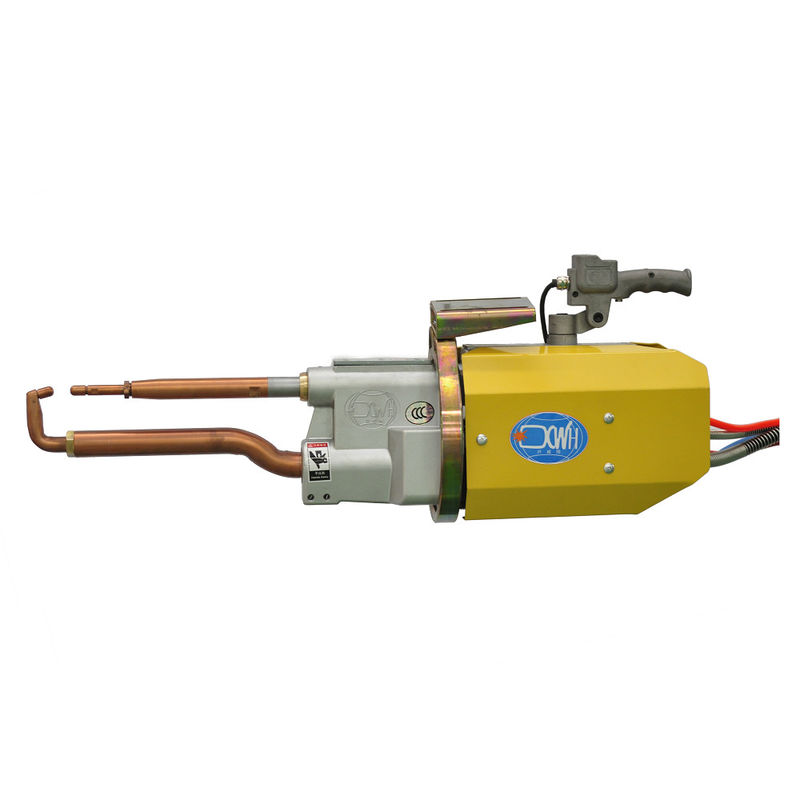

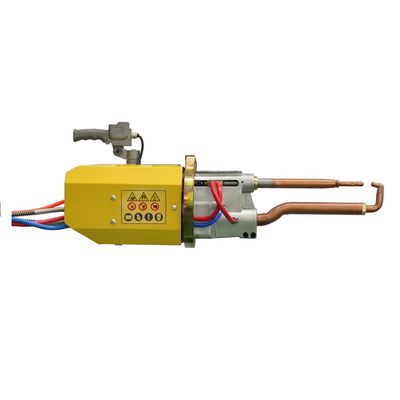

Mesin pengelasan titik portabel menggunakan metode pengelasan resistansi di mana bagian pengelasan dirakit menjadi sendi lap dan ditekan antara dua elektroda kolom,dan logam dasar dilebur dengan panas resistansi untuk membentuk sendi solder.
| Item/model | Satuan | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| daya pada 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Arus sirkuit pendek maksimum | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Tegangan pembuangan sekunder | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Tegangan pada 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Jarak antara lengan | MM | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Maks.kekuatan pada elektroda | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Kekuatan kerja | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke silinder | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Panjang lengan maksimum | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Suplai udara terkompresi | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Ketebalan maksimum lembaran baja ringan dengan lengan s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Dengan lengan 500mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Dengan lengan panjang maksimum | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maksimum kawat silang | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Penurunan tekanan air pendingin | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Aliran air pendingin | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Jarak, sudut dan panjang lengan las dapat dibuat sesuai dengan permintaan pelanggan.
Fitur:
1. Berat ringan, mudah dioperasikan dan menghemat listrik
2Struktur kompak dan pemeliharaan mudah
3. Papan putar dilengkapi dengan bantalan dan berputar 360 °
4. Pengecutan las yang disesuaikan, lengan las terpanjang adalah 1300mm dan yang terpendek adalah 220mm
5.Bagian yang kurang dipakai dan kinerja yang mahal
Prinsip Kerja
Bagian kerja ditekan dan diberi energi antara elektroda atas dan bawah, dan memiliki pengelasan resistensi.
Ketika resistensi bagian las adalah R (Ω), arus las adalah I (A), dan daya pada waktu adalah t (detik), menurut rumus:arus I bahwa bahan logam dengan nilai resistensi tertentu R melewati dalam waktu tertentu t dipanaskan karena resistensi, dan panas yang dihasilkan adalah Q. Arus resistensi logam digunakan untuk memanaskan logam cair, dan kemudian logam didinginkan, mengkristal dan terhubung di bawah tekanan.Ini disebut pengelasan resistensi.
Lengan Pengelasan Dapat Disesuaikan
Pengelasan Dalam Proses Pengelasan
Proses kerja utama mesin las ini terdiri dari empat prosedur dasar: tekanan, pengelasan, pemeliharaan dan istirahat, dan prosedur tambahan dapat ditambahkan jika perlu.
Pengelasan: setelah penundaan waktu tertentu, tiristor (elemen kontrol silikon) di pengontrol dihidupkan dan dihidupkan,sisi utama trafo menerima arus utama yang dapat dikontrol, dan sisi sekunder dari trafo menghasilkan arus las, yang mencapai elektroda melalui sirkuit sekunder untuk memanaskan benda kerja,yang mengakibatkan peleburan pada kontak dengan benda kerjaProses ini disebut "pengelasan", dan parameter proses adalah waktu las, arus las dan tekanan elektroda
