Detail produk:
|
| Product Name: | portable welding machine 220v | Function: | Spot Weldinng |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Duty Cycle: | 50% | Weight (KG): | 60KG |
| Menyoroti: | Pengelasan Aluminium Portable Spot,220v Portable Aluminium Welder,Mesin pengelasan titik portabel 1KHZ |
||

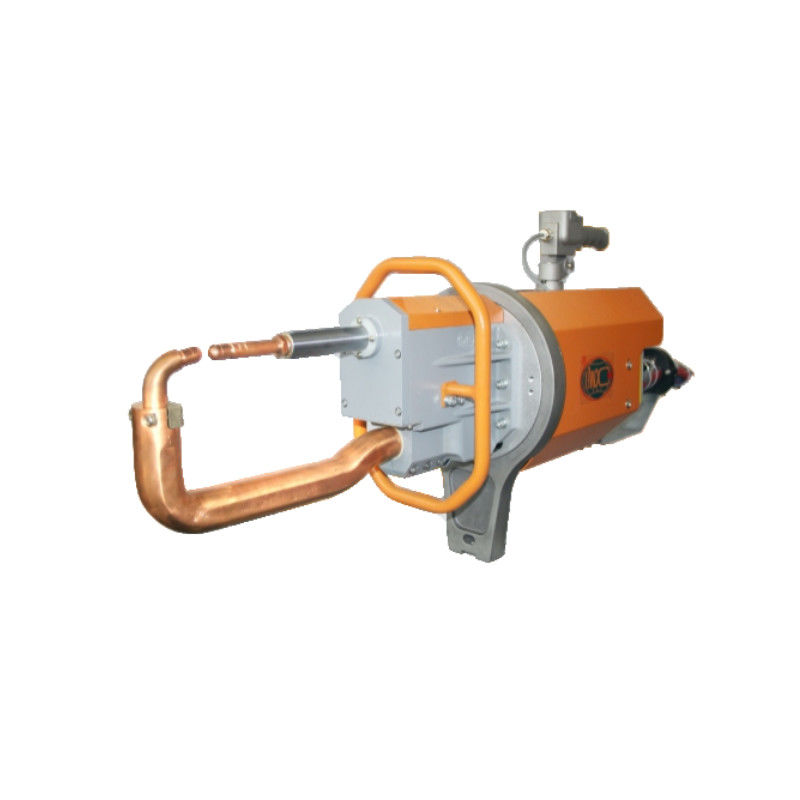

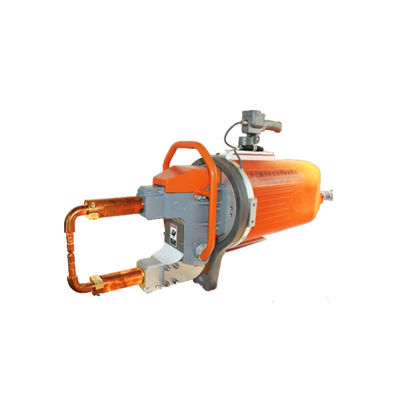

Deskripsi Produk
Mesin pengelasan titik portabel mengadopsi desain modular, mengintegrasikan perangkat yang relevan seperti transformator pengelasan, silinder udara, katup elektromagnetik, distributor air dan gas,cincin berputar dan suspensor, sistem keseimbangan, dan pegangan kontrol. sirkuit listrik utama menggunakan tiga fase AC 380V/50HZ masukan. Setelah memasuki frekuensi menengah inverter resistansi pengontrol las,daya AC tiga fase menjadi daya DC melalui sirkuit rectifikasi, dan kemudian melewati sirkuit inverter yang terdiri dari perangkat power switching (IGBT) untuk menjadi output gelombang persegi AC frekuensi menengah 1KHZ. Setelah dikurangi oleh trafo,daya AC tiga fase diretiksi ke DC pasokan listrik ke elektroda untuk pengelasan benda kerja. Pengontrol inverter frekuensi menengah menggunakan umpan balik arus dan modulasi lebar denyut nadi (PWM) untuk mendapatkan output arus yang stabil untuk memenuhi persyaratan spesifikasi las.
| Item/model | Satuan | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| daya pada 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Arus sirkuit pendek maksimum | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tegangan pembuangan sekunder | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Tegangan pada 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Jarak antara lengan | MM | 120-280 | 100 sampai 300 | 120-128 | 100 sampai 300 | 120-280 | 100 sampai 300 |
| Maks.kekuatan pada elektroda | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Kekuatan kerja | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke | MM | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Panjang lengan maksimum | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Suplai udara terkompresi | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Ketebalan maksimum lembaran baja ringan dengan lengan s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Dengan lengan 500mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Dengan lengan panjang maksimum | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maksimum kawat silang | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Penurunan tekanan air pendingin | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Aliran air pendingin | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* Jarak, sudut dan panjang lengan las dapat dibuat sesuai dengan permintaan pelanggan.
Fitur:
1. Input daya tiga fase, frekuensi operasi tinggi, kehilangan trafo rendah dan efek penghematan energi yang signifikan
2. Transformer bisa sampai 300kva, transformer merek tabung sekunder adalah ABB
3. Dapat las pelat kekuatan tinggi, aluminium, logam galvanis dan bahan lain, memiliki efek las yang baik
4. arus pengelasan adalah DC, dengan akurasi kontrol yang tinggi, arus keluaran yang stabil, induktansi rendah dan sedikit percikan
5. cangkang plastik yang tertutup sepenuhnya lebih aman
6. Kontroler dapat mengontrol dua pengeras las
7. Self-adaptasi ke ketebalan pelat benda kerja
Aplikasi:
Mesin pengelasan titik portabel banyak digunakan di mobil, sepeda motor, penerbangan, komponen struktur sheet metal, peralatan medis, mesin industri ringan,peralatan rumah tangga dan bidang lainnyaDan bisa mengelas lembaran baja karbon, lembaran baja berlapis, lembaran baja tahan karat, lembaran logam aluminium.
Struktur Umum
Multiple Electrode lengan
Penggunaan & Pemasangan
Aplikasi produk
