Detail produk:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Sertifikasi: | Certification |
| Menyoroti: | Mesin Pengelasan Handheld Portable,Mesin pengelasan titik genggam SS,Mesin pengelasan titik portabel 100KVA |
||
Deskripsi Produk

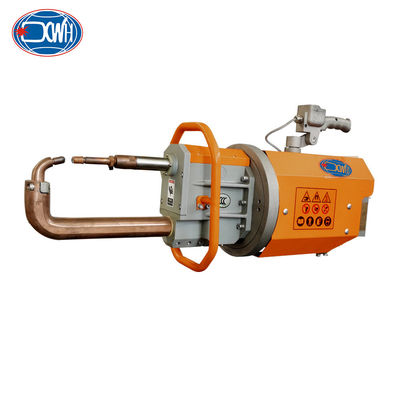

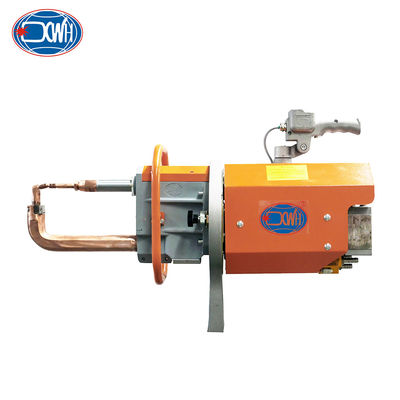

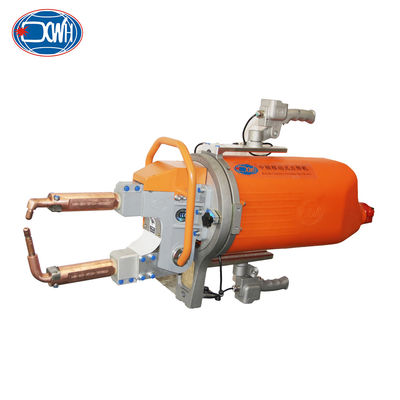

Mesin pengelasan titik portabel mengintegrasikan perangkat terkait seperti transformator pengelasan, silinder, katup solenoid, distributor air dan gas, cincin berputar dan batang suspensi, sistem keseimbangan,dan pegangan kontrolDengan menyesuaikan ukuran thyristor (IGBT) melalui pengontrol, arus output dari trafo dapat disesuaikan untuk memenuhi persyaratan spesifikasi las.
| Item/model | Satuan | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| daya pada 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Arus sirkuit pendek maksimum | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tegangan pembuangan sekunder | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Tegangan pada 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Jarak antara lengan | MM | 120-280 | 100 sampai 300 | 120-128 | 100 sampai 300 | 120-280 | 100 sampai 300 |
| Maks.kekuatan pada elektroda | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Kekuatan kerja | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke | MM | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Panjang lengan maksimum | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Suplai udara terkompresi | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Ketebalan maksimum lembaran baja ringan dengan lengan s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Dengan lengan 500mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Dengan lengan panjang maksimum | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maksimum kawat silang | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Penurunan tekanan air pendingin | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Aliran air pendingin | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* Jarak, sudut dan panjang lengan las dapat dibuat sesuai dengan permintaan pelanggan.
Fitur:
1) Semprotan dalam proses las sangat berkurang, meningkatkan kualitas las dan memurnikan lingkungan las.
2) Desain modular terintegrasi, sistem kontrol las memiliki kinerja stabil, keandalan tinggi, dan tingkat kegagalan las rendah.
3) Transformer mengadopsi tipe frekuensi menengah, yang memenuhi standar internasional.Dilengkapi dengan fungsi perlindungan overheating, efisiensi tinggi, kerugian magnetik rendah, daya output tinggi, dan tingkat pemanfaatan jaringan yang tinggi.
4) Mengadopsi katup proporsional untuk mengontrol tekanan silinder penjepit las, memastikan kontrol yang tepat.
5) Banyak digunakan dalam pengelasan pelat kekuatan tinggi, aluminium, logam galvanis dan bahan logam lainnya.
Aplikasi:

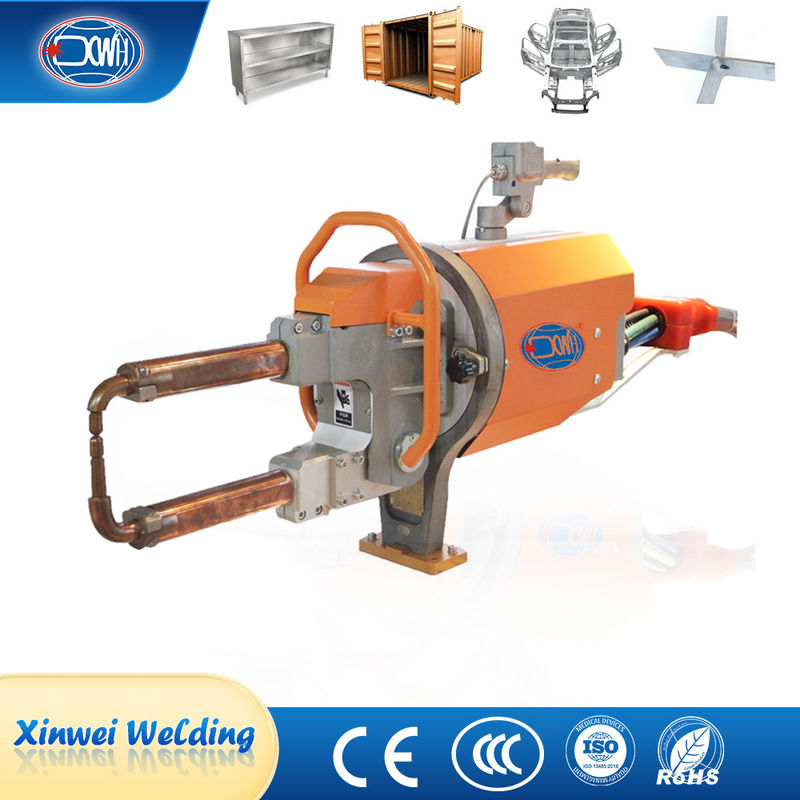

Mesin pengelasan titik portabel banyak digunakan dalam manufaktur mobil, pemeliharaan, peralatan rumah tangga, pintu dan jendela, pertanian,Industri baja konstruksi dan industri manufaktur logam lainnya.
Prinsip Pengelasan Pengelasan Resistensi Listrik
Pengelasan ditekan antara dua elektroda kolom dan dipanaskan dengan listrik, sehingga pengelasan meleleh pada kontak dan membentuk nugget.pengelasan mengeras dan mengkristal di bawah tekanan untuk membentuk titik pengelasan padatPengelasan titik cocok untuk pengelasan pelat tipis (lap) dan batang baja. Hal ini banyak digunakan dalam produksi mobil, pesawat terbang, elektronik, instrumen dan kebutuhan sehari-hari.
Proses Pengelasan
Proses kerja utama mesin pengelasan titik portabel terdiri dari empat prosedur dasar: tekanan, pengelasan, pemeliharaan dan istirahat, dan prosedur tambahan dapat ditambahkan jika perlu.
Struktur Umum
Multiple Electrode Arms
Penggunaan & Pemasangan
Gambar
